電纜故障搶修的關鍵在于快速精確計算故障點距離。傳統方法依賴人工經驗，誤差大、耗時長。武漢龍電電氣深耕電力檢測領域，其LD-2004智能電纜故障測試儀將復雜計算智能化，實現“一鍵測距”。

一、 電纜故障測距的核心原理：時域反射（TDR）

計算公式： ΔL = V × Δt / 2

• ΔL：故障點距測試端的距離（單位：米）

• V：電波在電纜中的傳播速度（波速，單位：米/微秒 m/μs）

• Δt：發射脈沖與故障點反射脈沖的時間差（單位：微秒 μs）

計算關鍵：

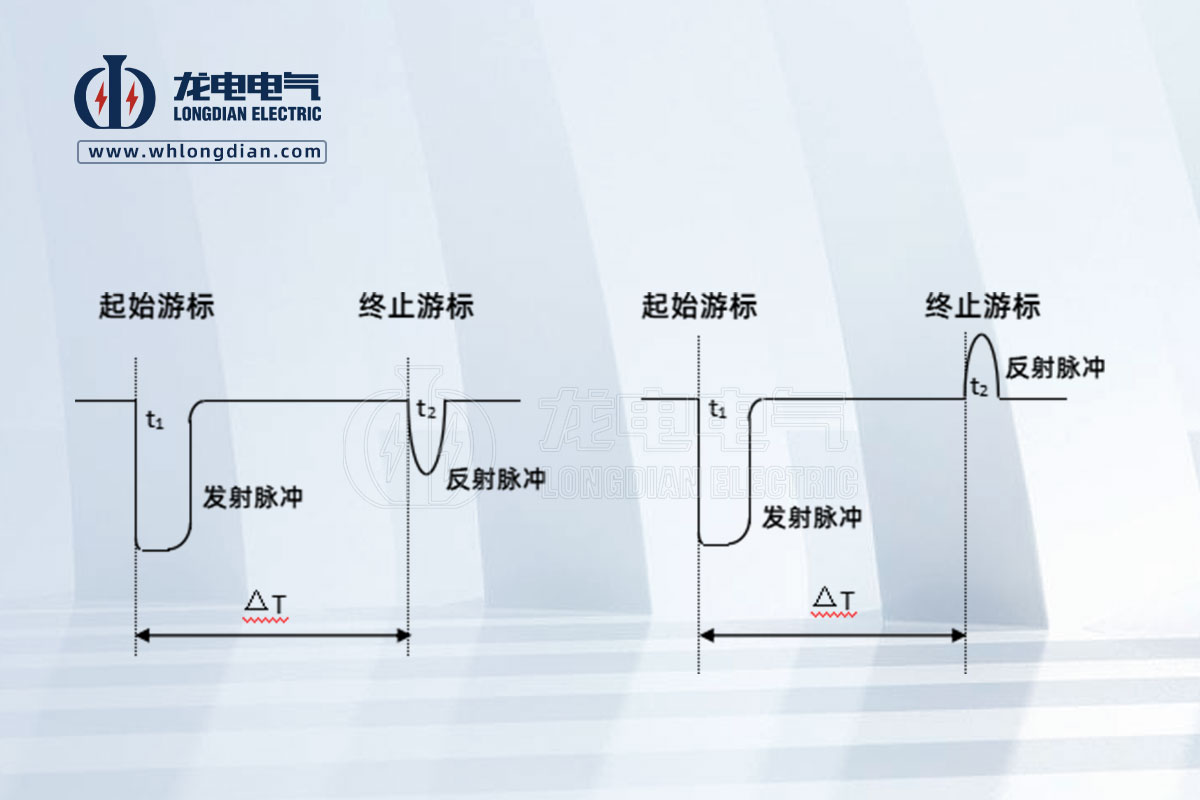

1. 測準Δt（時間差）： 儀器發射低壓脈沖，捕捉故障點反射波，通過雙游標精確定位波形起點（如下圖）。

2. 設定正確V（波速）： 不同電纜材質波速差異大，錯誤波速將導致距離計算偏差。

二、 實戰計算場景與武漢龍電電氣的技術突破

? 場景1：低壓脈沖法（開路/短路/低阻故障）

• 操作： 紅黑夾子接故障相，主機發射脈沖。

• 計算： 儀器自動識別反射波，智能計算Δt，結合選定波速V自動輸出ΔL。

• 武漢龍電優勢：

• 7種智能脈沖匹配不同長度電纜，消除短電纜盲區。

• 波形自動壓縮/擴展，雙游標精度達±1米。

• 支持波形疊加對比（故障相 vs 好相），直觀驗證計算準確性。

? 場景2：高壓閃絡法（高阻故障）— 行業難點！

• 傳統痛點： 高阻故障反射波形雜亂，難以識別有效Δt，計算誤差大。

• 武漢龍電解決方案：多次脈沖法（核心專利）

1. 專用耦合器向故障點疊加低壓測試脈沖。

2. 高壓擊穿瞬間，高阻故障被轉化為穩定低壓短路波形。

3. 儀器自動捕捉清晰反射波，直接套用 ΔL = V × Δt / 2 計算，精度達±1米！

? 場景3：聲磁同步定點（精確定點）

• 計算公式： I = T × V_s

• I：探頭與故障點直線距離（米）

• T：電磁波與聲波到達時間差（秒）

• V_s：聲波在介質中傳播速度（約150-500m/s）

• 武漢龍電技術實現：

• 電磁傳感器瞬時觸發計時，震動傳感器接收聲波停止計時。

• 智能數顯距離（0.1-99.9米），自動完成復雜時間差計算。

• 深度濾波技術抑制環境噪聲，確保T值采集準確。

三、 關鍵參數設置：波速（V）的正確計算

波速不準 = 距離錯誤！ 武漢龍電LD-2004提供雙重保障：

1. 內置數據庫： 預置4種常見材質波速（交聯乙烯≈172m/μs；聚氯乙烯≈160m/μs）。

2. 波速測量功能（未知電纜）：

• 選取一段已知長度L的好電纜（建議>100米）。

• 用低壓脈沖法測其全長，儀器自動計算： V = 2L / Δt

• 保存自定義波速，用于后續故障計算。

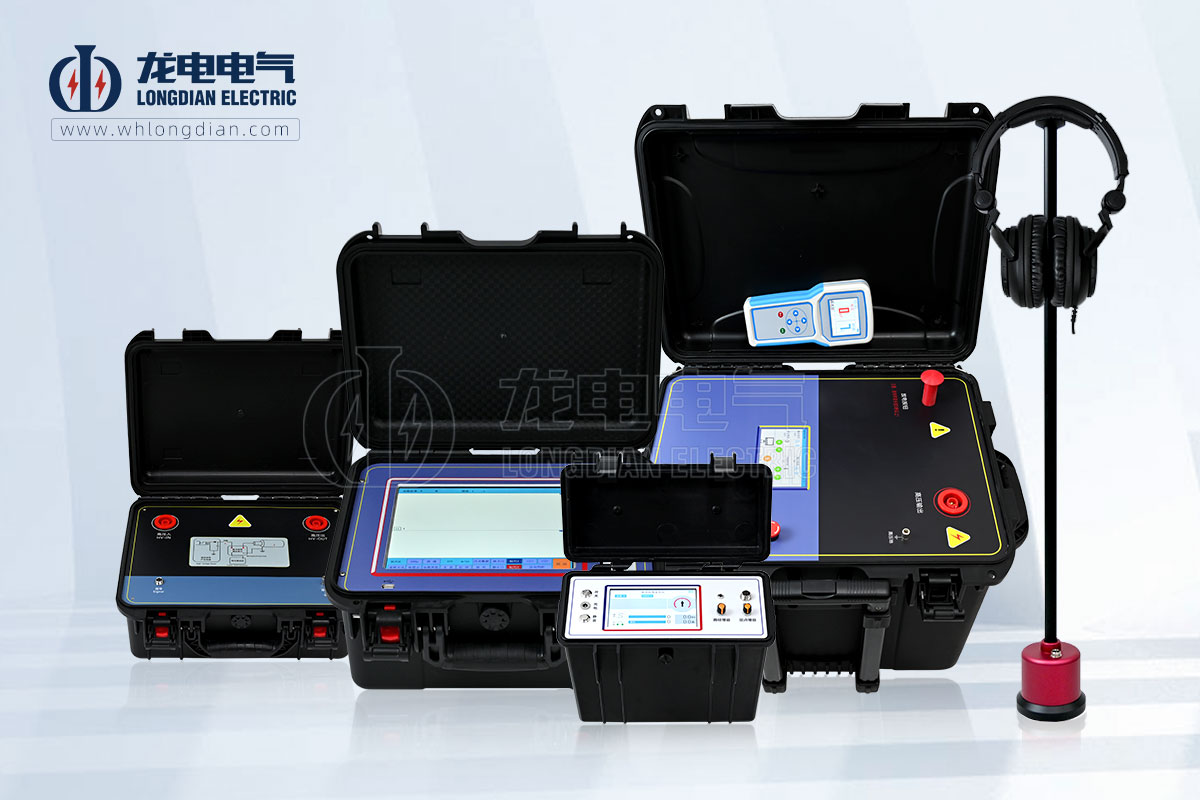

四、 武漢龍電電氣LD-2004智能電纜故障測試儀：讓復雜計算變?yōu)椤爸悄芙Y(jié)果”

• 一鍵自動化： 開機設定參數 → 采樣 → 自動判距，結果直顯屏幕，告別人工測算。

• 雙驗證機制： 測距主機粗測距離 + 聲磁同步儀精測距離，雙重計算保障可靠性。

• 數據溯源： 存儲波形與計算參數，隨時調閱復核，滿足運維管理要求。

• 安全警示： 自動識別高壓閃絡模式，鎖定瓦斯環境禁用功能（符合國標安全規范）。

選擇武漢龍電電氣，選擇精準高效的故障點計算方案

電纜故障距離計算從不是簡單的公式套用，而是波速選擇、信號處理、噪聲抑制與智能算法的系統工程。武漢龍電電氣LD-2004系列：
以多次脈沖法攻克高阻故障計算難關
以聲磁數顯同步實現誤差<0.1米的精算
以工業級智能平臺將復雜計算化繁為簡
